저유량 가스 및 액체 흐름의 정확한 측정은 코리올리스 효과와 어떤 관계가 있습니까? 이 현상은 세계적인 규모의 기상학에서도 잘 알려져 있습니다. 유량 크기에 상관없이 동일한 현상으로 작동하는 코리올리스 제품에 대해 알아보세요.
코리올리 측정 원리
코리올리스 효과는 무엇입니까?
저기압 일때, 왜 북반구의 바람이 주로 서쪽/동쪽 방향으로 부는지 궁금하신가요?
답은 동쪽/서쪽 방향으로 지구가 자전하고 극지방보다 적도에서 더 빠른 속도의 자전에 있습니다. 이 자전은 바람을 따라 북반구로부터 서쪽에서 동쪽 방향으로 불게 합니다. 프랑스 과학자 가스파르-구스타브 드 코리올리스는 공기 흐름이 횡력에 영향을 받는 효과를 발견했고, 그의 이름을 따서 코리올리스 효과라고 명명되었습니다. 코리올리스 효과는 회전하는 시스템에서 움직이는 공기의 편향을 설명합니다. 사실, 코리올리스 효과는 질량 관성 효과입니다.
코리올리스 질량 유량계는 어떻게 작동합니까?
일반적으로 측정할 유체는 코리올리스 유량계 내부의 진동 튜브를 통해 흐릅니다.

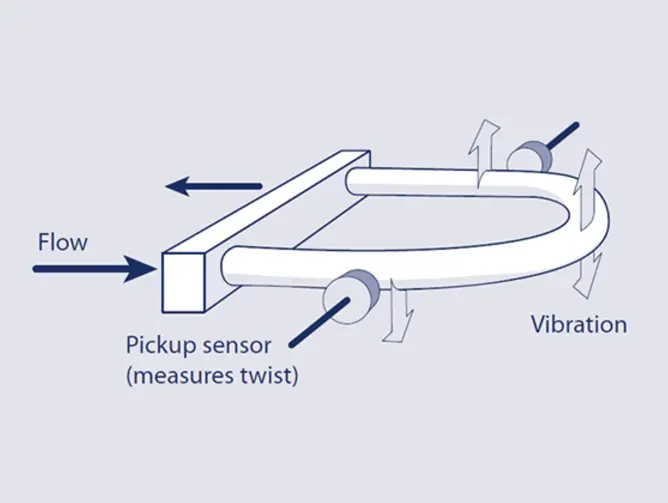

코리올리스 유량계에서 액추에이터는 작은 튜브가 고유 주파수 주위에서 연속적으로 진동하도록 합니다. 튜브를 따라 위치한 두 개의 센서가 이 진동 튜브의 시간에 따른 편향을 측정합니다. 튜브를 통해 유체가 흐르지 않으면, 두 센서가 동시에 동일한 편향을 측정합니다.
코리올리스 질량 유량계는 어떻게 작동합니까?
일반적으로 측정할 유체는 코리올리스 유량계 내부의 진동 튜브를 통해 흐릅니다.
코리올리스 유량계에서 액추에이터는 작은 튜브가 고유 주파수 주위에서 연속적으로 진동하도록 합니다. 튜브를 따라 위치한 두 개의 센서가 이 진동 튜브의 시간에 따른 편향을 측정합니다. 튜브를 통해 유체가 흐르지 않으면, 두 센서가 동시에 동일한 편향을 측정합니다.
그러나 가스 또는 액체가 튜브를 통해 흐를때, 이 유체의 질량은 유체의 관성으로 인해 튜브에 추가적인 움직임, 일명 "뒤틀림"을 발생시킵니다. '위상 변이'라고 하는 두 가지 차이는 튜브를 통과하는 질량 흐름을 직접 측정하는 것입니다. 이 위상 변이는 질량 흐름 속도에 비례합니다.
코리올리스 효과에 따른 질량 유량계는 유체 밀도를 측정합니다. 위상 변이는 질량 흐름 속도에 대한 측정이지만 진동(자연)주파수는 유체 밀도에 대한 측정입니다. 유체의 밀도는 튜브의 진동 주파수에 영향을 미칩니다. 밀도가 높은 유체는 밀도가 낮은 유체보다 낮은 주파수로 진동합니다. 그래서 이 진동 주파수는 액체나 기체의 밀도를 직접적으로 측정합니다. 질량 유량과 밀도는 동일한 장치를 이용하여 서로 독립적으로 측정되며, 코리올리스 질량 유량계의 다양한 사용을 보여줍니다.
코리올리 유량계와 열 유량계 비교
코리올리 유량계를 사용하면 질량 유량을 직접 측정할 수 있습니다. 직접 질량 유량을 측정하면 유체의 물리적 특성으로 인한 부정확성을 제거할 수 있습니다. 반면 열 유량계는 질량 유량을 간접적으로 측정할 수 있습니다. 측정 방식에 따라 두 종류의 장치 간에는 근본적인 차이가 있으며, 이는 일반적인 응용 분야에 영향을 미칩니다.
열 질량 유량계는 유체의 열 용량을 사용하여 질량 유량을 측정합니다. 장치 중앙에 히터와 하나 또는 두 개의 온도 센서가 있으며, 가열에 적용되는 전력(센서 하나 사용) 또는 두 센서 사이의 온도 차이는 유체 질량 유량에 정비례합니다. 열 질량 유량계는 주로 가스에 사용됩니다.
코리올리 원리는 질량 유량을 직접 측정하기 때문에 코리올리 유량계는 기체와 액체 모두에 사용할 수 있습니다.
코리올리 유량계가 직면한 도전 과제
코리올리스 기기의 경우, 센서 튜브는 액추에이터에 의해 진동하도록 설정됩니다. 거의 동일한 주파수의 외부 진동이 발생하면 측정에 방해가 될 수 있습니다.
주변 기차, 에어컨 또는 건물 내 다른 기계의 진동이 영향을 미칠 수 있습니다. 이러한 외부 진동원을 파악하는 것이 영향을 최소화하기 위한 첫 번째 단계입니다. 예를 들어 코리올리 유량계를 덜 취약한 장소로 이동하거나, 장치를 회전시키거나, (더 큰) 질량 블록을 사용하거나, 댐퍼 및/또는 유연한 튜브를 사용하여 디커플링하는 등의 방법을 통해 이를 수행할 수 있습니다.
코리올리 유량계가 최선의 선택인 애플리케이션
코리올리 기반 질량 유량계는 변화하거나 알 수 없는 기체 또는 액체 혼합물의 질량 유량을 측정하거나 초임계 기체를 측정하려는 경우에 특히 적합합니다. 이 장치는 유체의 물리적 특성으로 인한 부정확성을 제거하는 직접 질량 유량을 측정할 뿐만 아니라 매우 정확하고 반복성이 높습니다. 코리올리 유량계는 유연하고 신뢰할 수 있으며 매우 정확한 최고의 유량계입니다.
- 코리올리 유량계는 식물과 같은 원료에서 천연 화합물을 자동으로 추출하는 정확도와 품질을 향상시키는 데 성공적으로 사용되어 왔습니다. 여기서 초임계 CO2 유량과 온도를 측정하고 제어하면 선택적이고 정확한 추출이 가능하여 반복 가능한 수율을 보장할 수 있습니다. Read the customer story!
- 새로 개발된 의약품의 효과를 조사하기 위해 코리올리 유량계/펌프 조합을 사용하여 이러한 화합물을 재현 가능하고 정확하게 투여하는 방법을 적용했습니다. Read the customer story!
