Berechnung von Durchflussraten und Umrechnungsfaktoren für Durchflussmesser und Durchflussregler

FLUIDAT® ist die Online-Berechnungssoftware von Bronkhorst zur Berechnung von Durchflussraten und Umrechnungsfaktoren für Durchflussmesser und Ventile. Neben den Berechnungen haben Sie Zugriff auf über 1800 verschiedene Mediumeigenschaften und entsprechende Daten.

Die Arbeit mit Medien und sich ständig ändernden Prozessbedingungen kann Sie vor viele Herausforderungen stellen. Vor allem, wenn Sie versuchen, das Mediumverhalten in Abhängigkeit von den tatsächlichen Druck- und Temperaturbedingungen im Prozess zu verstehen. Wie verhält sich das Medium (Gas oder Flüssigkeit) in Ihrer Anwendung? Was sind die Anforderungen an Ihren Prozess? Dies wird die Wahl Ihres Durchflussmessers beeinflussen. Die richtige Auswahl Ihres Durchflussmessers ist also von entscheidender Bedeutung und das Verständnis der Funktionsweise Ihres Prozesses ist noch wichtiger.

An dieser Stelle kann FLUIDAT® Ihnen helfen. FLUIDAT® hilft Ihnen, die Leistungsfähigkeit der Geräte zu verstehen. Wenn sich die Druck- oder Temperaturbedingungen oder sogar das Medium ändern, müssen die Durchflüsse auf die neue Situation umgerechnet werden. FLUIDAT® kann Ihnen helfen zu entscheiden, ob Ihr Durchflussmessgerät dazu in der Lage ist. Manchmal muss man sich damit abfinden, dass man das Gerät zur Neukalibrierung einschicken muss.

Thermische Massendurchflussmesser und Durchflussregler sind sehr zuverlässige Geräte. Die Genauigkeit hängt aber von der Temperatur, dem Druck und dem Medium ab. Bei der "Gasumrechnung" von FLUIDAT® muss der Benutzer ein Gas auswählen, um den Umrechnungsfaktor zu ermitteln. Dieses Gas sollte ein anderes sein als das, für das das Gerät kalibriert wurde. Dieses Gas kann ein reines Gas sein, oder Sie können ein Gasgemisch erstellen.

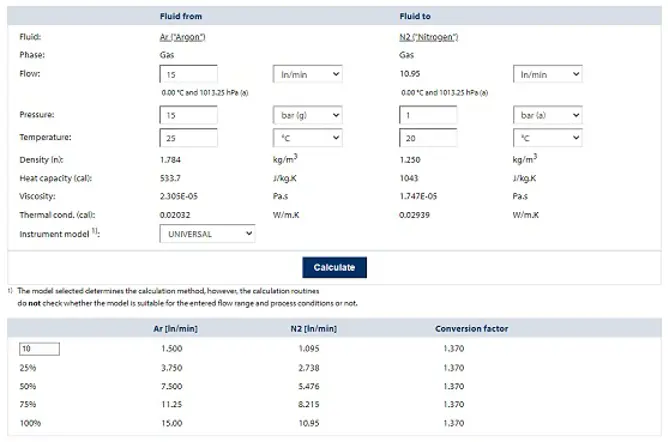

Mit dem Gaskonversionsfaktor-Tool wählt man einfach die 'Fluid from' und 'Fluid to', um den entsprechenden Konversionsfaktor zu bestimmen. Zusätzlich kann der Anwender sein exaktes Modell auswählen, um die Genauigkeit der Umwandlung zu verbessern. Diese Funktion ermöglicht es Ihnen auch, die spezifischen Druck- und Temperaturverhältnisse, die Sie konvertieren, von und zu, für noch mehr Genauigkeit hinzuzufügen. Der Umrechnungsfaktor kann dann auf die Ausgangsmessung des MFC angewendet werden, um den tatsächlichen Fluss des neuen Gases zu kennen.

Die Erzeugung eines Dampfes mit Hilfe eines Flüssigkeitsstroms, eines Trägergases und eines Erhitzers ist etwas, was Bronkhorst schon seit Jahren mit den CEM-Systemen (Controlled Evaporation Mixing) erfolgreich durchführen kann.
Unser CEM-Berechnungstool macht dies sehr einfach. Sie können berechnen, ob eine Flüssigkeit bei dem von Ihnen gewünschten Trägergasdurchsatz, Druck und der Temperatur verdampft werden kann. Dabei kommt nicht nur die reine Physik zur Anwendung, sondern Sie können auch das richtige Bronkhorst CEM-Modell für diese Verdampfung auswählen.

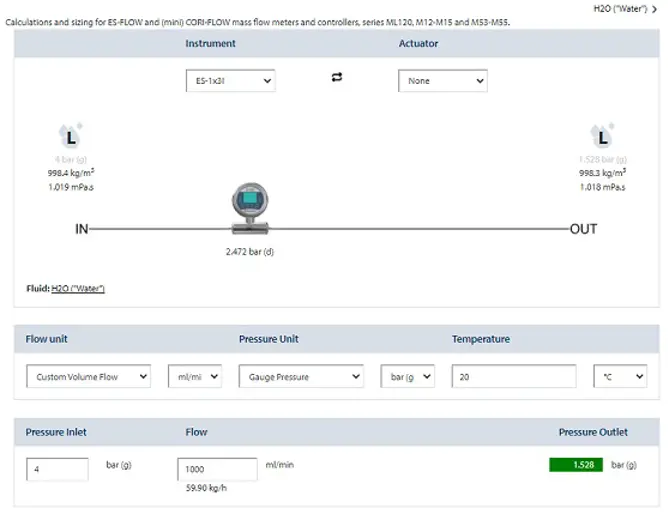

Mit dem Druckabfall-Berechner können Sie den Druckabfall über Ihre ES-FLOW Ultraschall-Durchflussmesser und (mini-)CORI FLOW Massendurchflussmessgeräte berechnen und dimensionieren.

Indem Sie das Instrument und den Actuator auswählen, berechnet das Programm den Druckabfall über das Instrument und - wenn Sie einen Actuator ausgewählt haben - den Kv-Wert.
Nach der Berechnung erhalten Sie eine Übersicht des ausgewählten Instrumentes und der Berechnung des Gesamtfehlers über den gesamten Bereich des Instruments. Dieser wird in einer Trompetenkurve ausgedrückt.
