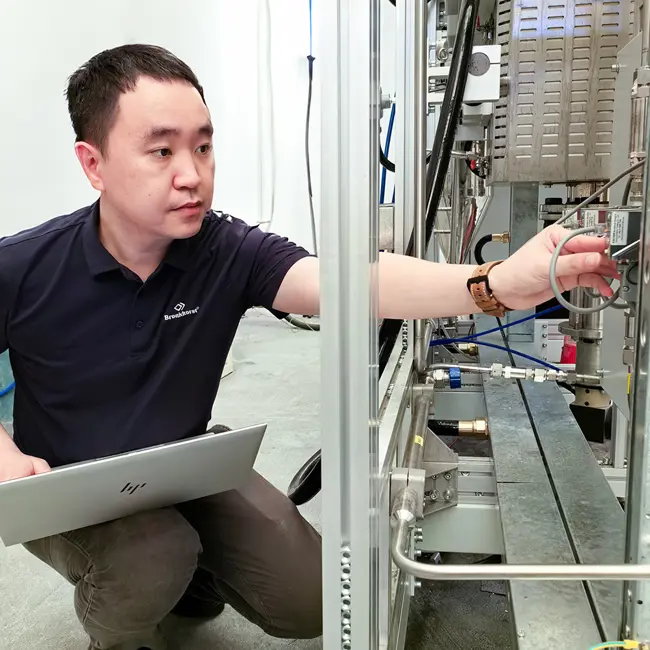

Als Servicetechniker überprüfe ich häufig die Anlagen unserer Kunden vor Ort. Oft stoße ich auf Probleme mit der chemischen Beständigkeit der verwendeten Elastomerdichtungen in unseren Durchflussmessern und Durchflussreglern. Die chemische Beständigkeit ist ein wichtiger Aspekt, der bei der Auswahl der Elastomerdichtung sowie des Gehäuse- oder Sensormaterials Ihres Durchflussmessers oder Durchflussreglers unbedingt berücksichtigt werden sollte. Ich möchte Ihnen ein paar Tipps geben, damit Sie das passende Dichtungsmaterial auswählen.
Alle Gasdurchflussmesser und Durchflussregler in unserem aktuellen Produktportfolio werden auf Basis einer umfangreichen Gasdatenbank entwickelt. Dadurch ist es möglich, praktisch jedes von Ihnen gewünschte Gas mit einem Durchflussregler zu steuern. Aber natürlich müssen Materialverträglichkeiten beachtet werden.
Auswahl Ihres Durchflussmessers
Bevor Sie einen geeigneten Durchflussmesser auswählen, ist es wichtig, die chemische Beständigkeit im Hinblick auf die beabsichtigte Anwendung zu berücksichtigen. Dies ist relativ einfach, wenn das Gerät für die Messung eines einzelnen Gases bestimmt ist. Es wird jedoch schwieriger, wenn der Durchflussmesser für die Messung mehrerer Gase eingesetzt wird. Im letzteren Fall muss die Kompatibilität jedes Gases einzeln geprüft werden.
Wenn Sie mehr über Massendurchflussmesser und Massendurchflussregler erfahren möchten, lesen Sie unseren Blog "Thermische Massendurchflussmesser - Was ist das?"
Wie wählen Sie die richtige Elastomerdichtung aus?
Die Wahl des Elastomerdichtungsmaterials Ihres Durchflussmessers sollte sich an der chemischen Beständigkeit unter Betriebsbedingungen orientieren. Im Laufe der Jahre haben wir viele Informationen über die Kompatibilität verschiedener Verbindungen gesammelt und können Sie gerne entsprechend beraten.
Elastomerdichtungen: FKM oder FPM (Viton®)
In vielen Anwendungen wird eine herkömmliche Elastomerdichtung aus FKM oder FPM-Fluorelastomer (auch Viton® genannt) eingesetzt.
Ausführliche Informationen: FKM (Fluorkautschuk) ist die Kurzform für Fluorelastomere nach der amerikanischen Norm ASTM. FPM ist die internationale Kurzform nach DIN/ISO. Viton® ist eine Warenbezeichnung für die Elastomere von DuPont Performance Elastomere.
Dieser Dichtungstyp aus Elastomer kann bei reaktiven Gasen Probleme hinsichtlich der chemischen Beständigkeit verursachen. Das bedeutet, dass die chemische Beständigkeit des verwendeten Elastomers nicht immer mit den im Prozess verwendeten Gasen kompatibel ist. Daher sollte dieser Aspekt bereits im Voraus geprüft werden.
Wie bereits erwähnt, werden FKM und FPM in vielen verschiedenen Anwendungen eingesetzt. Alternativ können Sie sich auch für die Verwendung einer der folgenden Stoffe entscheiden:
- FFKM oder FFPM (Kalrez®)
- EPDM
Ausführliche Informationen: FFKM (Perfluorkauschuk) ist ein Begriff, der nach der amerikanischen Norm ASTM 1418 verwendet wird, während FFPM das Äquivalent der Norm ISO/DIN 1629 ist. Beides sind Verbindungen aus Perfluorelastomeren. Diese Verbindungen enthalten einen höheren Anteil an Fluor als die oben genannten Fluorelastomere. EPDM steht für Ethylen-Propylen-Dien-Monomer.
Schwellung des Dichtungsmaterials am Ventilkolben
Ein Problem bei Massendurchflussreglern kann das Aufquellen des Elastomermaterials sein. Ein Massendurchflussregler ist eigentlich ein Massendurchflussmesser, der mit einem Regelventil ausgerüstet ist. Der Kolben des Ventils, das mit dem Durchflussmesser verbunden ist, besteht aus Elastomer. Der Hub des Kolbens bei einer Betätigung ist sehr gering. Man kann die Bewegung kaum wahrnehmen, es sind nur wenige Mikrometer. Sie können sich daher vorstellen, dass ein Aufquellen des Kolbens die Funktionsfähigkeit des Ventils beeinträchtigen kann.
Gehäuse- und Sensormaterial für Ihren Durchflussmesser
Neben der Wahl der richtigen Dichtung sollten Sie auch den Werkstoff des Gehäuses und des Sensors Ihres Durchflussmessers überdenken.
Edelstahl ist ein gängiges Material für Gehäuse und Sensoren. Anwendungen mit aggressiven Chemikalien erfordern hingegen möglicherweise einen Hastelloy-Sensor oder ein Instrument mit einer Beschichtung, die eine höhere chemische Beständigkeit aufweist.
Durchflussmesser ohne Elastomerdichtung
Nicht alle Durchflussmesser sind mit einer Elastomerdichtung ausgerüstet. In unserem Produktportfolio steht beispielsweise auch eine Coriolis-basierte Produktlinie zur Auswahl. In diesen Durchflussmessern wird keine Elastomerdichtung verbaut, was übrigens nicht immer unbedingt der Konstruktion des Sensors geschuldet ist.
Weitere Artikel zum Thema

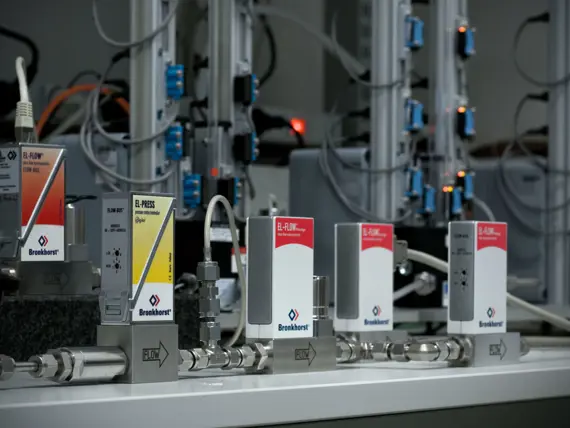

Vor-Ort Kalibrierung mit mobilen Kalibriereinrichtung
