Anwendungsanforderungen
Um eine chemische Reaktion zu optimieren, müssen Chemiker die optimale Kombination und deren richtiges Verhältnis (Stöchiometrie) der Ausgangsstoffe bestimmen, die in den Prozess eingebracht werden sollen. Der chemische Reaktor wird unter optimierten Druck- und Temperaturbedingungen gehalten, ein Katalysator kann hinzugefügt werden, um die Reaktion zu beschleunigen. Eine präzise Steuerung der zu dosierenden Medien ist während der Befüllung unerlässlich. Die Benutzer müssen die Durchflussrate einstellen und deren Auswirkungen auf Druck, Temperatur und die Reaktion selbst überwachen. In einigen Aufbauten ist es entscheidend, ein Überlaufen des Reaktors zu vermeiden, um die Genauigkeit zu gewährleisten. Folglich müssen die Benutzer den Druck kontrollieren und beispielsweise den Gasverbrauch überwachen. Wegen der Anzahl der verschiedenen Anforderungen suchen die Benutzer nach einfachen und benutzerfreundlichen Instrumenten.
Wichtige Aspekte
Wichtige Aspekte
Genaue Messung und Überwachung des Prozessdrucks und Gasverbrauchs
Präzise Steuerung der Gase
Benutzerfreundliche Instrumente
Die Lösung
Für eine sichere und automatisierte Druckregelung im chemischen Reaktorprozess wurde eine vollständige Massendurchfluss- und Druckregelung bereitgestellt.
Der Kunde kann dabei zwischen drei verschiedenen Modi für dieses Setup wählen, die in die digitale Kommunikation der Bronkhorst-Instrumente eingebettet sind:
Druckregelung & Durchflussmessung
Um die Menge der im Reaktor verwendeten Edukte zu bestimmen, regelt der Kunde Druck mit einem EL-PRESS-Druckregler. Ein kontinuierlicher Durchfluss wird dann mit einem EL-FLOW Select gemessen.
Durchflussregelung & Druckmessung
Eine konstante Durchflussrate wird z. B. mit einem EL-Flow Select geregelt, der Druckanstieg wird mit einem EL-Press Gerät gemessen.
Durchfluss- & Druckregelung
Der Druck wird mittels einer PID-Druckregelung eines EL-PRESS-Drucktransmitter geregelt, der elektronisch mit einem Durchflussregler gekoppelt ist. Dadurch kann der Massenstrom in den Prozess kontrolliert und limitiert werden. (PID steht für Proportional-Integral-Derivative. Es handelt sich um einen Regelkreismechanismus, der in industriellen Steuerungssystemen weit verbreitet ist, um gewünschte Ausgangspegel durch Anpassung der Prozessvariablen aufrechtzuerhalten.)
Dieses einfache und kostengünstige Setup bietet drei Konfigurationen in einem, in der zwei Messgrößen in einem Regelkreis vereint sind. Die Voreinstellungen für den Durchfluss- und Druckregelkreis werden während der Produktion seitens Bronkhorst konfiguriert. Verschiedene Modi und die Datenerfassung werden über digitale Kommunikationsmittel wie der kostenfreien Bronkhorst Flowsuite-Software überwacht.
Diese bewährten, sicheren und intelligenten Lösungen verhindern eine fehlerhafte Dosierung und das Überschreiten des zulässigen Systemdruckes. Dabei sind die Instrumente in einer Laborversion (IP40) oder mit robustem Industriegehäuse (IP65), sowie optionaler ATEX Zone 2-Zulassung erhältlich.
„Diese Lösung von Bronkhorst bietet uns ein sicheres und einfaches Instrument, das einfach zu bedienen ist.“
Empfohlene Instrumente
EL-PRESS
Digitaler elektronischer Labordruckmesser / -regler
Bis zu 400 bar
Geeignet für nicht inerte (reaktive) Gase
Nahtlose Integration mit Durchflussmessgeräten
Breites Portfolio
Serie ansehen
IN-FLOW
Massedurchflussmesser/-regler für Gase in IP65-Ausführung
Für 0,014 mln/min bis 11.000 m3n/h
Genauigkeit ****
Multi-Gas/Multi-Range-Funktion (optional)
Geeignet für Drücke bis zu 700 bar
Serie ansehen
EL-FLOW Select
Massendurchflussmesser und -regler für Gase im Labor
Für 0,014 mln/min - 1670 ln/min
Genauigkeit ****
Meistverkauftes Multitalent für vielfältige Anwendungen
Geeignet für Drücke bis zu 400 bar
Serie ansehen
MASS-VIEW

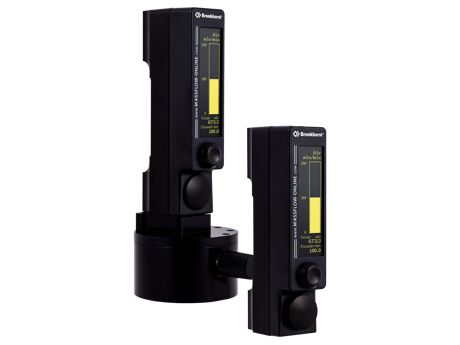

Digitaler Durchflussmesser/Regler für Gase im Schwebekörper-Formformat
