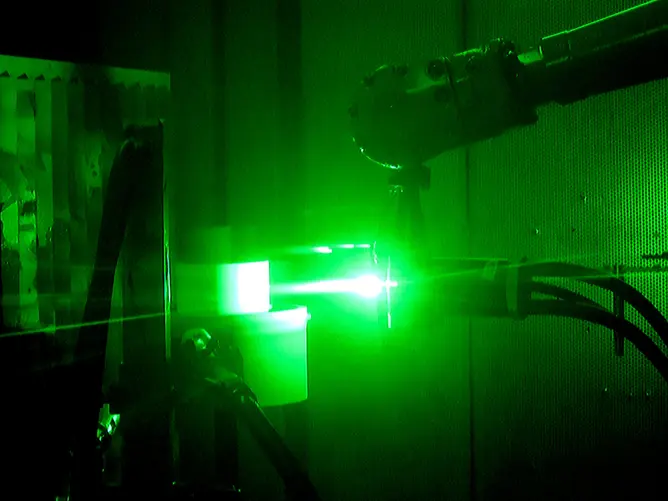

(copyright: Flame Spray Technologies)
Was ist thermisches Spritzen?
HVOF (high velocity oxygen fuel – Hochgeschwindigkeitsflammspritzen) und Plasmaspritzen sind zwei der Hauptprozesse von Flame Spray Technologies zum Auftragen von Beschichtungen.
Beim HVOF wird ein flüssiger Brennstoff wie Kerosin oder Ethanol mit Sauerstoff vermischt und bis zur Entzündungstemperatur entflammt. Metall- oder Kalziumkarbidpulver wird dem heißen Brenngasstrahl zugeführt und mit hoher Geschwindigkeit auf ein zu beschichtendes Substrat aufgespritzt. Beim
Plasmaspritzen wird einem Argongasstrahl durch einen Lichtbogen Energie zugeführt, wobei dieser ionisiert und geschmolzenes Metall oder Keramikpulver auf ein Substrat auftragen kann. Bei diesen Prozessen spielt die Durchflussmessung eine wichtige Rolle für die Steuerung der Zufuhr flüssiger oder gasförmiger Stoffe.
Anwendungsanforderungen
Die Zufuhr eines konstanten Gas- oder Flüssigkeitsstrahls bei einem thermischen Spritzverfahren ist entscheidend für die Qualität und Dicke der Beschichtung. Deshalb ist eine hohe Genauigkeit und Reproduzierbarkeit des Durchflussinstruments erforderlich. Da die Kalibrierung von Flame Spray Technologies als Bestandteil seines Servicepakets für die Kunden durchgeführt wird, sind die Regelstabilität und die Kalibrierungsgenauigkeit ebenfalls wichtige Aspekte.
Wichtige Aspekte
Wichtige Aspekte
Passgenauigkeit des Durchflussmessers in den Steuerschrank
Hohe Genauigkeit und Wiederholgenauigkeit von Flüssigkeits- und Gasstrahlen
Die Kalibrierung sorgt für die Qualitätssicherung
Kalibrierungsschulung und -beratung
Die Lösung
Flame Spray Technologies nutzt die ‘OEM’-Version des ES-FLOW-Ultraschall-Durchflussmessers in seinen thermischen HVOF-Spritzgeräten, um dem Prozess flüssiges Kerosin oder Ethanol zuzuführen. Die Genauigkeit des ES-FLOW passt gut zur aktuellen Anwendung. Dieses Ultraschall-Durchflussmessgerät kann Flüssigkeiten unabhängig von der Flüssigkeitsdichte, -temperatur und -viskosität zu erschwinglichen Kosten messen und steuern. Das Instrument steuert eine Pumpe zur Erzielung des gewünschten Prozessdrucks. Zusätzlich wird ein EL-FLOW Select-Massendurchflussregler zur Sauerstoffversorgung eingesetzt.
In diesem Fall wurde ein ‘OEM’-Modell des ES-FLOW ohne Display gewählt, um es dank seiner rechteckigen Form und des kompakten Designs problemlos in den Steuerschrank einpassen zu können. Der Durchflussmesser ist über Profinet mit dem Bediensystem des Kunden verbunden.
Durch die Kontrolle des Auftragverfahrens der Beschichtung mit einer Dicke von manchmal weniger als einem Millimeter wird die Qualität der Beschichtung garantiert. Dafür ist die Kalibrierung der Einrichtung zum thermischen Spritzen und ihrer Bestandteile sehr wichtig. Flame Spray Technologies führt die Kalibrierung und Wartung seiner Einrichtung vor Ort als Inklusivleistung durch. Zur Kalibrierung der Durchflussinstrumente vor Ort bedient sich das Unternehmen robuster mobiler Kalibrierungseinheiten von Bronkhorst. Die Mitarbeiter von Flame Spray Technologies werden von der Schulungsabteilung am Firmensitz von Bronkhorst in den Niederlanden im Gebrauch dieser mobilen Kalibrierungseinheiten geschult. Zur Messung der Dicke der Spritzschichten verfügt Flame Spray Technologies über sein eigenes Labor.
"Zur Kalibrierung der Durchflussmesser vor Ort nutzen wir die mobilen Kalibriereinheiten von Bronkhorst. Unsere Mitarbeiter werden in der Bronkhorst-Zentrale im Umgang mit diesen mobilen Kalibriergeräten geschult."
Empfohlene Instrumente
ES-FLOW
Ultraschall-Volumendurchflussmesser für beliebige Flüssigkeiten mit Controllerausgang
Für 0...1.500 ml/min
Genauigkeit ****
Vielseitiges Durchflussinstrument, geeignet für jede Flüssigkeit
Gerades Sensorrohrq, daher ein hygienisch einwandfreies Instrument (mit optionaler 3-A-Zertifizierung)
Serie ansehen
EL-FLOW Select
Massendurchflussmesser und -regler für Gase im Labor
Für 0,014 mln/min - 1670 ln/min
Genauigkeit ****
Meistverkauftes Multitalent für vielfältige Anwendungen
Geeignet für Drücke bis zu 400 bar
Serie ansehen
