Toepassingsvereisten
De door UL PROPULS ontwikkelde experimentele proefsystemen maken gebruik van gassen en vloeistoffen, al dan niet in combinatie met chemische reacties. Deze systemen vereisen een nauwkeurige regeling van de procesomstandigheden om betrouwbare testresultaten te garanderen. De permeabiliteitstests schrijven specifiek het volgende voor: - Nauwkeurige flowregeling van van gas en vloeistof - Stabiele drukregeling in het volledige systeem - Nauwkeurige regeling van luchtvochtigheid - Voorkomen van condensatieverschijnselen - Reproduceerbare omstandigheden tijdens langdurige experimenten Bovendien moet het systeem eenvoudig in een laboratoriumomgeving kunnen worden geïntegreerd en moet het mogelijk zijn om het via Windows-software op een pc te bedienen en te monitoren.
Belangrijke onderwerpen
Belangrijke onderwerpen
Nauwkeurige productie van bevochtigde gasmengsels
Stabiele en reproduceerbare procesomstandigheden
Geïntegreerde regeling van gas-, vloeistof- en dampflows
Betrouwbare werking in een laboratoriumomgeving
Eenvoudige integratie en softwaregestuurde bediening
Procesoplossing
Bronkhorst heeft voor de opstelling voor de permeabiliteitstest een complete oplossing voor vloeistofregeling ontwikkeld, waarbij gasflowregeling, vloeistofdosering, gecontroleerde verdamping en drukregeling worden gecombineerd.
De installatie omvat:
- Drie EL-FLOW Prestige -massa flowregelaars voor gassen
- Eén mini CORI-FLOW vloeistof massa flow meter, uitgerust met een driewegklep
- Een CEM-systeem ( Controlled Evaporation and Mixing )
- Twee EL-PRESS -drukregelaars
Twee massa flow regelaars doseren en mengen de droge gassen (alkanen) nauwkeurig, waardoor de vereiste gassamenstelling ontstaat voordat deze de verdampingssectie binnenkomt.
Vloeibaar water wordt via de Coriolis massa flow meter aan het CEM-verdampingssysteem toegevoerd, waardoor een uiterst nauwkeurige en stabiele vloeistofdosering wordt gegarandeerd. Een met stikstof onder druk staand reservoir zorgt voor een constante toevoerdruk van het water. Binnen het verdampingssysteem wordt de vloeistof verdampt en gemengd met de gas flow, wat resulteert in een homogene en reproduceerbare bevochtiging.
Het bevochtigde gasmengsel wordt vervolgens naar de permeatiemodule geleid. Een derde EL-FLOW-regelaar regelt de flow, terwijl een temperatuurgestuurde transportleiding condensvorming in het hele systeem voorkomt.
Twee EL-PRESS druk regelaars regelen en stabiliseren continu de systeemdruk, waardoor een betrouwbare werking over het gehele testbereik wordt gewaarborgd.
Door gas, vloeistof, damp en drukregeling in één oplossing te integreren, maakt Bronkhorst het mogelijk om nauwkeurig op maat gemaakte, bevochtigde gasmengsels te genereren met een uitstekende herhaalbaarheid. Dit ondersteunt betrouwbare metingen en karakterisering van de permeabiliteit van materialen.
“De combinatie van het verdampingssysteem en de Bronkhorst-regelaars biedt een unieke oplossing die zowel flexibel als eenvoudig te implementeren is en perfect aansluit bij onze behoeften voor een breed scala aan experimentele tests.”
Aanbevolen producten
Gerelateerde artikelen
Bevochtiging van brandstofcellen
Ontdek het belang van bevochtiging in brandstofcellen en hoe Bronkhorst oplossingen biedt voor een nauwkeurige gasflowregeling.
Lees verder

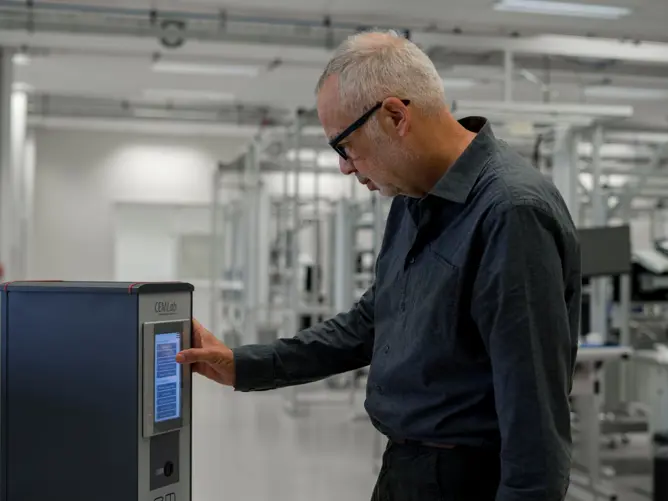

Regeling van de massa flow in een gasverdunningssysteem
